Internet Équipement de formage et d'aiguilletage sert de unité de traitement centrale dans les lignes de production de tissus non tissés, déterminant directement la stabilité structurelle, les performances mécaniques et l'uniformité de la densité du produit final. Le nappeur croisé répartit uniformément les fibres cardées en une fine bande pour former la structure initiale du tissu non tissé, tandis que la machine d'aiguilletage pénètre et entrelace davantage les fibres grâce à des processus d'aiguilletage à vitesse moyenne ou élevée, améliorant considérablement la résistance à la traction et l'intégrité structurelle. Pour les entreprises recherchant des tissus non tissés de haute qualité, correspondance précise de la sélection d'équipement avec les paramètres du processus est la clé pour améliorer la compétitivité des produits.
Principes de fonctionnement et caractéristiques techniques des Cross Lappers
Rôle clé de la propagation uniforme des fibres

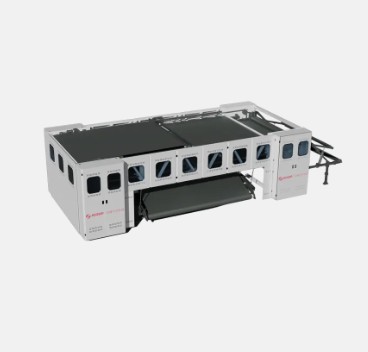

La fonction principale d'un nappeur croisé est de plier et d'empiler la bande de fibres sortant de la machine à carder de manière transversale, formant ainsi une structure de bande de fibres composites multicouches. Grâce à des mécanismes de mouvement alternatif, le dispositif empile des bandes de fibres monocouches selon des angles transversaux couche par couche, produisant finalement une bande de fibres uniforme avec une largeur et un grammage spécifiques. Ce processus affecte directement la base de qualité des opérations d’aiguilletage ultérieures.
Principaux paramètres techniques et indicateurs de performance
Les paramètres de fonctionnement typiques des nappeurs croisés modernes sont les suivants :
| Paramètre | Modèle standard | Tapez à grande vitesse | Type grande largeur |
|---|---|---|---|
| Largeur de travail | 2,0 - 3,5 m | 2,5 à 4,0 m | 4,0 - 7,0 m |
| Vitesse de pose | ≤ 80 m/min | 80 - 150 m/min | 60 - 120 m/min |
| Nombre de couches | 2 à 8 couches | 4 à 12 couches | 3 à 10 couches |
| Plage de grammage | 80 - 800 g/m² | 100 - 1000 g/m² | 150 - 1200 g/m² |
Facteurs clés affectant la qualité de la pose
L’uniformité de la pose est influencée par plusieurs facteurs, notamment :
- Caractéristiques des fibres : La longueur des fibres (généralement 38 à 76 mm est optimale), la finesse et le frisage affectent directement l'uniformité de la répartition des fibres pendant le processus de pose.
- Vitesse d'alimentation : Le degré de correspondance entre la vitesse de sortie de la machine à carder et la vitesse alternative du rodoir ; les écarts de vitesse dépassant ±5% peut facilement provoquer une épaisseur inégale
- Contrôle des tensions : Stabilité de la tension lors de la transmission de la bande de fibres ; la plage de fluctuation doit être contrôlée dans ±3%
- Conditions environnementales : La température et l'humidité de l'atelier (température recommandée 22 - 26°C, humidité relative 55 % - 65 %) affectent l'électricité statique des fibres et s'envolent.
Principes de processus et classification des machines à aiguilleter
Mécanisme physique du renforcement par aiguilletage
Les poinçonneuses à aiguilles utilisent des aiguilles barbelées pour percer à plusieurs reprises la bande de fibres, provoquant le déplacement et l'enchevêtrement des fibres dans le sens de l'épaisseur. Les barbes des aiguilles transportent les fibres vers le bas pendant la pénétration et les libèrent lors du reàur, formant ainsi une structure enchevêtrée tridimensionnelle. Cette méthode d'enchevêtrement mécanique ne nécessite aucun liant chimique pour obtenir des produits non tissés à haute résistance et stabilité.
Principaux types et scénarios d'application
En fonction de la fréquence de poinçonnage et des caractéristiques du processus, les machines à aiguilleter peuvent être classées dans les types suivants :
| Type | Fréquence de poinçonnage | Poids de base applicable | Applications typiques |
|---|---|---|---|
| Métier à aiguilles à vitesse moyenne | 800 - 1500 coups/min | 100 - 500 g/m² | Médias de filtration, géotextiles |
| Métier à aiguilles à grande vitesse | 1500 - 2500 coups/min | 80 - 400 g/m² | Intérieurs automobiles, textiles de maison |
| Métier à aiguilles à double planche | 1000 - 2000 coups/min | 200 - 1000 g/m² | Envers en moquette, base en cuir synthétique |
| Métier à tisser à aiguilles en velours | 600 - 1200 coups/min | 150 - 600 g/m² | Cuir artificiel, matériaux d'essuyage |
Impact sur le processus de la densité d'aiguilletage
La densité d’aiguilletage (le nombre de poinçons par unité de surface) est le paramètre principal déterminant les performances du tissu non tissé. En prenant comme exemple les géotextiles, lorsque la densité de poinçonnage augmente de 200 poinçons/cm² to 400 poinçons/cm² , la résistance à la traction longitudinale peut passer d'environ 8 kN/m à 15 kN/m , soit une augmentation de près 90% . Cependant, un poinçonnage excessif (supérieur à 600 poinçons/cm²) entraîne une augmentation des taux de rupture des fibres, ce qui réduit la résistance du produit. Par conséquent, une optimisation basée sur le type de fibre et l’application du produit est essentielle.
Optimisation synergique des processus de formage de bandes et d'aiguilletage
Principes globaux de correspondance de la chaîne de processus
Internet forming and needle punching are not independent processes but rather interdependent sequential operations in a continuous process chain. The thickness uniformity of the fiber web output from the lapper directly determines the density distribution of the product after needle punching; conversely, the penetration depth and density of the needle punching machine affect the structural stability of the fiber web. In actual production, L'écart de grammage doit être contrôlé à ± 3 % pour garantir que la valeur CV (coefficient de variation) du produit poinçonné reste inférieure 5% .
Solutions typiques de correspondance des paramètres de processus
Les combinaisons de paramètres de processus recommandées pour différents domaines d'application sont les suivantes :
- Non-tissés pour intérieur automobile : Grammage de pose 300 - 450 g/m², densité de poinçonnage 350 - 450 poinçons/cm², profondeur de poinçonnage 8 - 12 mm
- Médias filtrants : Grammage de pose 150 - 300 g/m², densité de poinçonnage 400 - 600 poinçons/cm², profondeur de poinçonnage 6 - 10 mm
- Géotextiles : Grammage de pose 200 - 600 g/m², densité de poinçonnage 200 - 400 poinçons/cm², profondeur de poinçonnage 10 - 15 mm
- Matériaux de remplissage pour textiles de maison : Grammage de pose 100 - 200 g/m², densité de poinçonnage 150 - 250 poinçons/cm², profondeur de poinçonnage 5 - 8 mm
Points clés pour la sélection et la maintenance des équipements
Considérations fondamentales lors de la sélection
Lors de l’achat d’équipements de formage de bandes et d’aiguilletage, les entreprises doivent se concentrer sur l’évaluation des dimensions suivantes :
- Correspondance de capacité : La capacité nominale de l'équipement doit dépasser la demande de pointe réelle de 15% - 20% pour s'adapter aux fluctuations des commandes
- Adaptabilité de la fibre : Confirmez la plage de finesse des fibres traitables (généralement 1,5 à 20 dtex) et la plage de longueurs de fibres de l'équipement.
- Niveau d'automatisation : Les équipements modernes doivent être équipés de fonctions de détection du grammage en ligne, de correction automatique des écarts et de fonctions de mémoire des paramètres de processus.
- Indicateurs de consommation d'énergie : La consommation d'énergie unitaire du produit pour les machines à aiguilleter doit être inférieure à 0,15 kWh/kg , et pour les rodeurs ci-dessous 0,08 kWh/kg
Maintenance quotidienne et prévention des pannes
Le fonctionnement stable de l’équipement dépend de protocoles de maintenance standardisés. Les aiguilles des machines à aiguilleter sont des pièces d'usure ; lors du traitement des fibres de polyester, la durée de vie moyenne de chaque aiguille est d'environ 8 à 12 millions poinçons, tandis que le traitement des fibres de viscose réduit cela à 5 à 8 millions coups de poing. Il est recommandé d’établir des archives d’enregistrement des remplacements d’aiguilles et de suivre les conditions d’usure par lot. Les chaînes de transmission et les rails de guidage des nappeurs croisés doivent subir un entretien de lubrification tous les 500 heures de fonctionnement , et la tension de la courroie synchrone des mécanismes alternatifs doit être inspectée mensuellement, avec des ajustements effectués rapidement lorsque l'écart dépasse 10% de la valeur standard.
Tendances de développement de l’industrie et orientations de mise à niveau technologique
Mises à niveau intelligentes et numériques
Les équipements actuels de formation de bandes et d’aiguilletage évoluent rapidement vers l’intelligentisation. Les équipements de nouvelle génération sont généralement équipés de systèmes de surveillance de la qualité en ligne qui utilisent des capteurs de haute précision pour détecter le grammage de la bande de fibres, l'uniformité de l'épaisseur et la densité de poinçonnage en temps réel, avec des temps de réponse de retour de données raccourcis à l'intérieur 50 millisecondes . Certains modèles avancés intègrent des algorithmes d'apprentissage automatique capables d'ajuster automatiquement la vitesse de pose et les paramètres de poinçonnage en fonction des fluctuations des matières premières, stabilisant ainsi les taux de qualification des produits au-dessus. 98% .
Innovations technologiques en matière d’économie d’énergie et d’environnement
En termes de contrôle de la consommation d'énergie, les nouvelles aiguilleteuses utilisant des servomoteurs peuvent permettre d'économiser 25% - 35% énergie par rapport aux modèles de transmission mécanique traditionnels. L'application de la technologie de régulation de vitesse à fréquence variable sur les nappeurs croisés réduit la consommation d'énergie de plus de 40% pendant le fonctionnement à basse vitesse. De plus, conception silencieuse (bruit de fonctionnement de la poinçonneuse contrôlé ci-dessous) 85 dB ) et des systèmes de dépoussiérage optimisés ont considérablement amélioré l'environnement de travail en atelier.
Développement simultané de capacités à grande largeur et à grande vitesse
La demande croissante du marché pour les tissus non tissés de grande largeur pousse les largeurs de travail des nappeurs croisés vers 5 à 7 mètres . Parallèlement, les aiguilleteuses à grande vitesse ont atteint des fréquences de poinçonnage dépassant 3 000 coups/min , combiné à des vitesses de pose supérieures 200 m/min , augmentant ainsi la capacité d'une seule machine de près de 3 fois par rapport à il y a dix ans. Cette tendance de développement à grande largeur et à grande vitesse impose des exigences plus élevées en matière de rigidité structurelle des équipements, de contrôle des vibrations et de précision de synchronisation.
