Équipement d'ouverture et de mélange de fibres représente la combinaison de machines de base située au stade de la préparation des matières premières des lignes de production de tissus non tissés. Ses fonctions principales sont de desserrer les balles de fibres compressées en faisceaux de fibres lâches, de mélanger uniformément plusieurs types de fibres selon des ratios précis et d'éliminer simultanément les impuretés et les corps étrangers métalliques, fournissant ainsi des matières premières fibreuses de haute qualité constante pour les processus ultérieurs de cardage et de formation de bandes. Cette étape détermine directement l'uniformité, la résistance et la qualité de surface du produit non tissé final, servant de « premier point de contrôle de qualité » irremplaçable tout au long du flux de production.
Composition et classification de l'équipement
L'équipement d'ouverture et de mélange de fibres n'est pas une machine unique mais un système composé de plusieurs unités fonctionnelles. En fonction des exigences spécifiques des différentes lignes de production de non-tissés, le système comprend principalement les machines principales suivantes :

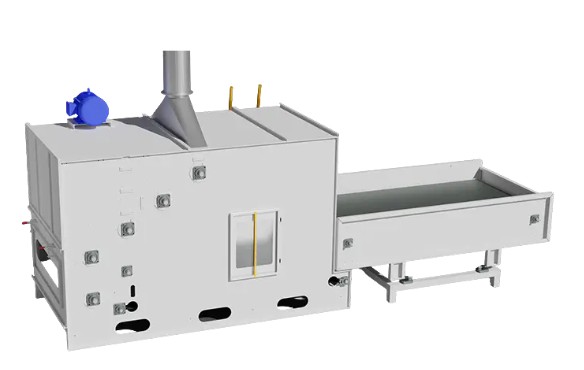

Ouvre-balle
L'ouvre-balle sert de point de départ à l'ensemble du système de préparation des fibres, responsable du démontage initial et de la pré-ouverture des balles de fibres compressées. Les ouvre-balles modernes sont généralement équipées de systèmes de pesée automatique pour permettre un dosage précis.
En prenant comme exemple l'ouvre-balles à pesée automatique, son flux de travail est le suivant : les balles de fibres sont placées sur un treillis de convoyeur horizontal, transportées via un treillis supérieur incliné, desserrées par un batteur, puis déposées dans une tête de pesée. Sous contrôle PLC, un dosage précis est effectué en fonction de poids prédéfinis avant de passer au processus suivant. Lorsque plusieurs ouvre-balles sont utilisés en combinaison, différentes fibres peuvent être automatiquement mélangées à des ratios définis (tels que 50 % de polyester et 50 % de viscose), avec un écart de précision de mélange contrôlé dans ±1% .
| Paramètre | Plage de spécifications typique |
|---|---|
| Largeur de travail | 1200mm - 2200mm |
| Capacité | ≤250kg/h à ≤500kg/h (unité unique) |
| Puissance du moteur d'alimentation | 1,5 kW |
| Puissance du moteur du rouleau d’ouverture | 5,5 kW / 7,5 kW / 11 kW |
| Puissance du moteur du ventilateur | 4 kW / 7,5 kW |
| Fibres applicables | Polyester, viscose, coton, fibre de coco, etc. |
Machine d'ouverture de fibre
La machine d'ouverture de fibre est l'équipement de base du système d'ouverture de fibre, divisée en deux étapes : l'ouvreur grossier et l'ouvreur fin.
Ouvreur grossier : Sa fonction est de mélanger davantage les matières premières fibreuses et d'effectuer une ouverture en douceur, brisant les gros faisceaux de fibres en plus petits. Sa capacité peut atteindre 2000kg/heure , avec une largeur de travail typique de 1,0 mètre, adapté au traitement préliminaire de divers types de fibres.
Ouvreur fin : Cette machine utilise des rouleaux à pointes ou des planches à aiguilles pour ouvrir profondément les fibres, brisant les faisceaux de fibres jusqu'à un état proche d'une seule fibre. La capacité d'ouverture fine est généralement d'environ 1 000 kg/h, avec une largeur de travail de 1,0 mètre. Les fibres à ouverture fine sont plus propices à la formation de bandes uniformes lors des processus de cardage ultérieurs.
Les principes de fonctionnement fondamentaux des machines d’ouverture reposent sur deux actions mécaniques :
- Action de déchirure : Deux composants de la machine avec des surfaces de pointes ou d'aiguilles se déplacent l'un par rapport à l'autre pour déchirer les morceaux de fibres
- Action de battement : Des batteurs rotatifs à grande vitesse (à vitesse réglable) frappent les fibres, divisés en deux formes : le battage maintenu (action intense, ouverture efficace) et le battage libre (action douce, dommage minimal aux fibres)
Équipement de mélange
L'équipement de mélange garantit que les différents types de fibres sont uniformément répartis, ce qui est essentiel pour maintenir l'homogénéité de la composition du produit. L'industrie utilise couramment deux principaux types d'équipements de mélange :
Mélangeur à grand bac : Adopte le principe de mélange « pose et prise », avec une structure simple et un nettoyage et un entretien faciles. Convient au mélange de fibres chimiques telles que le polyester et la viscose, avec une capacité unitaire atteignant 3000kg/heure .
Mélangeur multi-chambres : Adopte le principe de mélange « alimentation chambre par chambre, sortie simultanée ». Bien que de structure plus complexe, il donne des résultats de mélange supérieurs. Grâce à un processus de mélange uniforme en trois points (mélange retourné à 90°, mélange aléatoire par treillis à pointes et mélange approfondi par rouleau uniforme), il garantit la stabilité à long terme de la qualité et de la composition des matières premières. Il est particulièrement adapté aux scénarios nécessitant une grande uniformité de mélange, tels que le traitement des fibres de coton pur.
Position et rôle dans les lignes de production de non-tissés
Équipement d'ouverture et de mélange de fibres se positionne tout en amont du processus de production des non-tissés. Une configuration typique du flux de processus est la suivante :
Balle de fibres → Ouvre-balle (saisie/pesage) → Pré-ouverture → Équipement de mélange (grand bac/mélangeur multi-chambres) → Ouverture fine → Trémie d'alimentation → Carde → Processus de formage ultérieurs
En prenant comme exemple la ligne de production de filés croisés, la configuration de l'étape de préparation des fibres affecte directement la qualité du produit final. Le processus doit garantir qu'après l'élimination complète des impuretés, le mélange et l'ouverture, les fibres sont introduites dans la carde de manière uniforme et continue au poids requis sous le contrôle de dispositifs d'alimentation continue et d'auto-nivellement.
Étape critique de contrôle de qualité
L’impact des équipements d’ouverture et de mélange des fibres sur la qualité des produits se manifeste à travers plusieurs dimensions :
- Uniformité du Web : Des fibres mal mélangées provoqueront un trouble, une épaisseur inégale et d'autres défauts dans la bande cardée, affectant finalement la consistance du grammage du tissu non tissé.
- Niveau de dommages aux fibres : Une ouverture excessive provoque une rupture des fibres et une réduction de la longueur, diminuant ainsi la résistance et la sensation au toucher du produit final ; une ouverture insuffisante laisse des faisceaux de fibres dans la bande, créant des défauts
- Taux d'élimination des impuretés : Les aimants puissants, les grilles et les ventilateurs d'aspiration équipés sur l'équipement éliminent les impuretés métalliques et les poussières fines, le taux d'élimination ayant un impact direct sur la sécurité et la qualité de l'apparence du produit.
- Précision du rapport : Pour les produits mélangés multi-fibres (tels que les mélanges polyester/viscose), les écarts de ratio peuvent entraîner une teinture inégale et des fluctuations de performances.
Paramètres techniques et directives de sélection
Lors de la sélection des équipements d'ouverture et de mélange des fibres, les entreprises doivent prendre en compte de manière exhaustive les paramètres techniques suivants :
| Facteur de considération | Recommandation de sélection | Référence de données typique |
|---|---|---|
| Type de fibre | Les fibres synthétiques (polyester, polypropylène) peuvent utiliser une simple pré-ouverture ; les fibres naturelles (coton, chanvre) nécessitent une ouverture intensive et une élimination des impuretés | La pré-ouverture peut être omise pour les fibres synthétiques ; les fibres naturelles nécessitent des modules dédiés ouverture-nettoyage |
| Capacité Requirement | Faites correspondre la vitesse de l'ensemble de la ligne de production avec une marge de 10 % à 15 % | Ligne Spunlace : 3 500 à 11 000 tonnes/an ; Ligne d'aiguilletage : jusqu'à 4 500 tonnes/an |
| Largeur de travail | Faites correspondre la largeur de la machine à carder en aval ; les spécifications courantes incluent 1,2 m, 1,55 m, 2,5 m | Largeur de la machine à carder généralement 2,5 m à 3,8 m |
| Précision du mélange | Les produits soumis à des exigences strictes en matière de ratio de mélange (tels que des ratios extrêmes de 98 %/2 %) nécessitent des systèmes de pesée de haute précision. | Écart du système de haute précision <±1 % |
| Adaptation de la longueur des fibres | L'équipement doit s'adapter à la plage de longueurs de fibres de la matière première | Fibres standards : 12-60 mm ; Fibres extra longues jusqu'à 100 mm |
Tendances de développement de l’industrie
Automatisation et mises à niveau intelligentes
Les équipements modernes d’ouverture et de mélange des fibres évoluent vers un fonctionnement hautement automatisé. Les ouvre-balles de nouvelle génération sont dotés de trémies de pesée plus grandes sans vibrations et de cycles de pesée plus courts, avec une capacité de trémie augmentée de 50% par rapport aux conceptions traditionnelles. La technologie de suspension à trois points empêche les vibrations d’affecter la précision du pesage. Les systèmes de contrôle PLC permettent une liaison multi-machines et un ajustement automatique du rapport, réduisant considérablement les interventions manuelles.
Modularité et production flexible
Les fabricants d’équipements adoptent de plus en plus des concepts de conception modulaire. Par exemple, un système de dosage de mélange peut être composé de 8 modules de mélange indépendants, chacun contenant un système de dosage de mélange breveté, capable de produire simultanément quatre ratios différents et de fournir des matières premières à plusieurs lignes de production. Cette conception permet aux entreprises de répondre rapidement aux changements de la demande du marché et d'ajuster avec flexibilité les formulations de produits.
Conception économe en énergie et respectueuse de l'environnement
Les équipements de nouvelle génération continuent d'optimiser la réduction de la consommation d'énergie. Par exemple, les ouvreurs fins adoptent une technologie de contrôle de vitesse à fréquence variable, ajustant automatiquement la vitesse du batteur en fonction du type de fibre et des exigences de sortie ; les pipelines de transport utilisent un matériau PVC lisse et fermé pour réduire la résistance à l'air et les pertes par fuite d'air ; les systèmes de dépoussiérage intègrent des systèmes de filtration à mailles pour permettre le recyclage des poussières fines et des fibres courtes.
Conclusion
En tant que première étape du processus de production de tissus non tissés, équipement d'ouverture et de mélange de fibres est souvent sous-estimée en importance. En réalité, les défauts de qualité au stade de la préparation des matières premières seront amplifiés dans les processus ultérieurs et seront difficiles à remédier par des ajustements ultérieurs. Investir dans des équipements d'ouverture et de mélange hautes performances et établir des systèmes de paramètres de processus scientifiques sont des garanties fondamentales pour garantir une qualité stable des produits non tissés, réduire le gaspillage de matières premières et améliorer l'efficacité de la production. Pour les entreprises qui envisagent de se lancer dans le secteur des non-tissés, une compréhension approfondie des principes de fonctionnement et des éléments essentiels de sélection des équipements d'ouverture et de mélange des fibres est une condition préalable pour prendre les bonnes décisions d'investissement en équipements.
